一、產品定位與系列特性

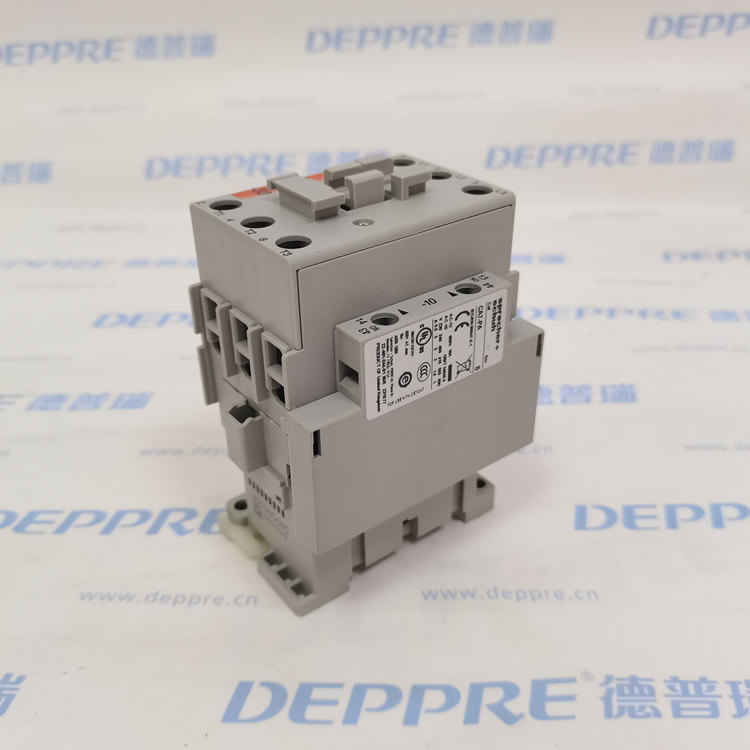

CA7-30-10-120 隸屬于瑞士 Sprecher+Schuh CA7 系列，是該系列中中功率電機控制的核心型號。CA7 系列以 45mm 超窄寬度（同功率最小尺寸）和高可靠性（百萬次機械操作）著稱，專為空間受限的工業控制柜設計，覆蓋 75HP（@460V/575V） 以下電機負載。

二、核心技術與性能參數

1. 電氣性能

參數 規格

額定電流 30A（AC-3 阻性負載） / 40A（AC-1）

線圈功耗 ≤5W（低功耗設計，減少控制電源負擔）

電氣壽命 ≥100 萬次（電阻負載） / 50 萬次（感性負載）

機械壽命 ≥1000 萬次操作

適用電壓 120V AC（線圈），主電路支持 115–690V AC

2. 結構設計亮點

強制導向觸點（FDM）：

主觸點與輔助觸點機械聯動，確保主觸點熔焊時輔助觸點強制斷開（安全間隙 ≥0.3mm），滿足 SIL 2/PL d 功能安全標準。

雙籠夾接線端子（CA7-30 及以上）：

支持雙電源線并聯，簡化正反轉、星三角啟動等復雜電路布線。

可逆線圈：

線圈可頂部或底部安裝，適應多啟動器面板的密集布局。

3. 環境適應性

溫度范圍：-25°C 至 +70°C（工業寬溫運行）。

防護等級：IP20（控制柜內安裝），抗振動 5–100Hz。
