一、產品定位與系列特性

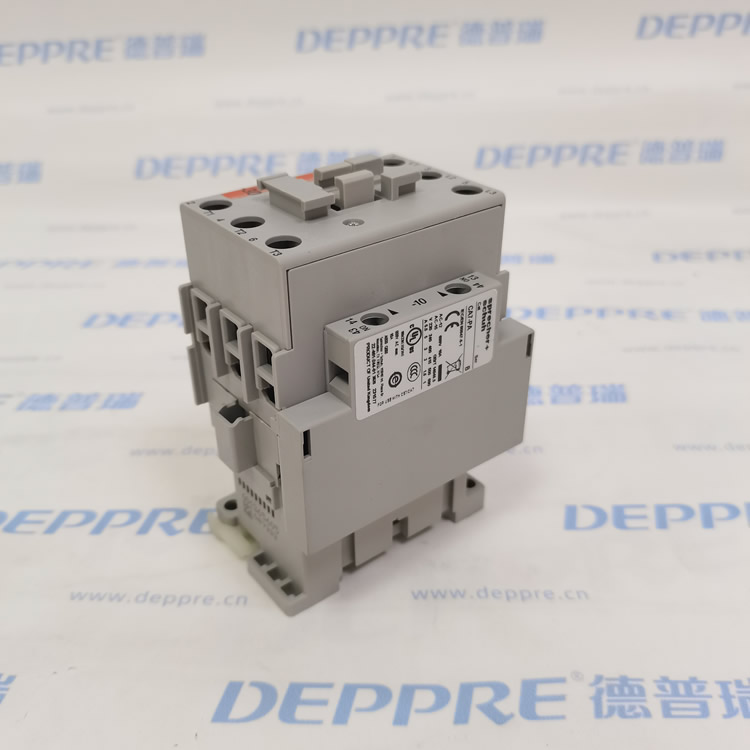

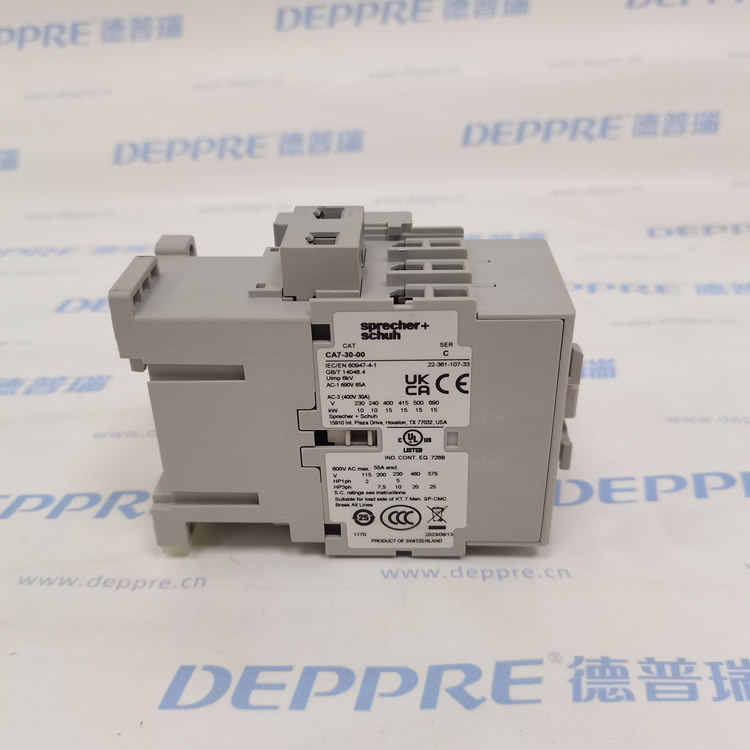

CA7-30-00 SER C隸屬于Sprecher+Schuh CA7系列接觸器,是該系列中中功率電機控制的核心型號。CA7系列以45mm超窄寬度(同功率最小尺寸)和高可靠性(千萬級機械壽命)著稱,專為空間受限的工業控制柜設計。
1. 電氣性能
參數 規格
額定電流 30A(AC-3阻性負載) / 40A(AC-1)
線圈電壓 220V AC(兼容200–240V工業電網)
觸點配置 3常開主觸點(輔助觸點需擴展)
電氣壽命 ≥100萬次(阻性負載) / 50萬次(感性負載)
機械壽命 ≥1000萬次操作
2. 安全與結構設計
強制導向觸點(FDM):
主觸點與輔助觸點機械聯動,確保主觸點熔焊時輔助觸點強制斷開(安全間隙≥0.3mm),符合SIL 2/PL d功能安全標準。
雙籠夾接線端子:
所有三極配備雙電源端子,簡化反向啟動、星三角降壓等復雜電路布線。
可逆線圈:
線圈支持頂部或底部安裝,適配多啟動器面板的密集布局。
3. 環境適應性
溫度范圍:-25°C至+70°C(工業寬溫運行)。
防護等級:IP20(控制柜內標準防護)。
