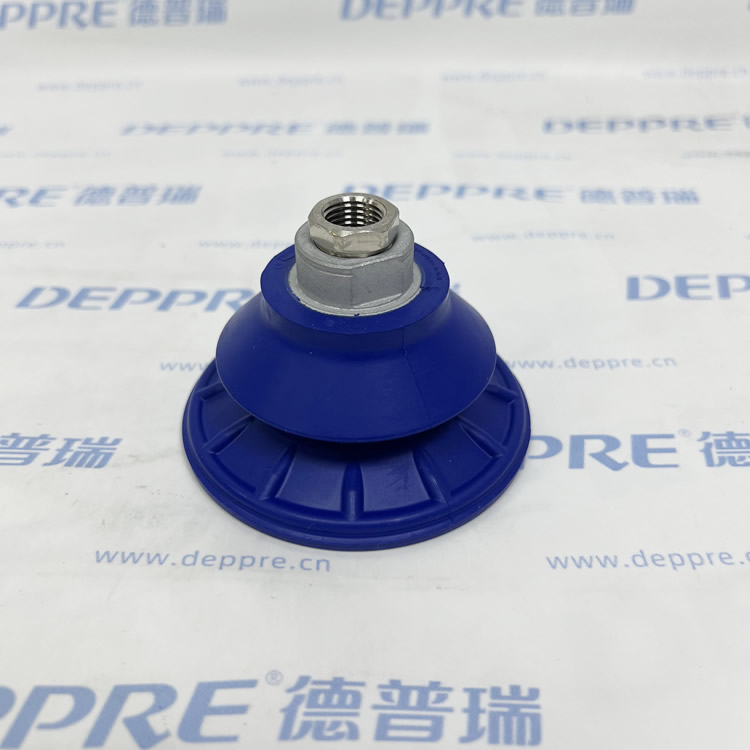

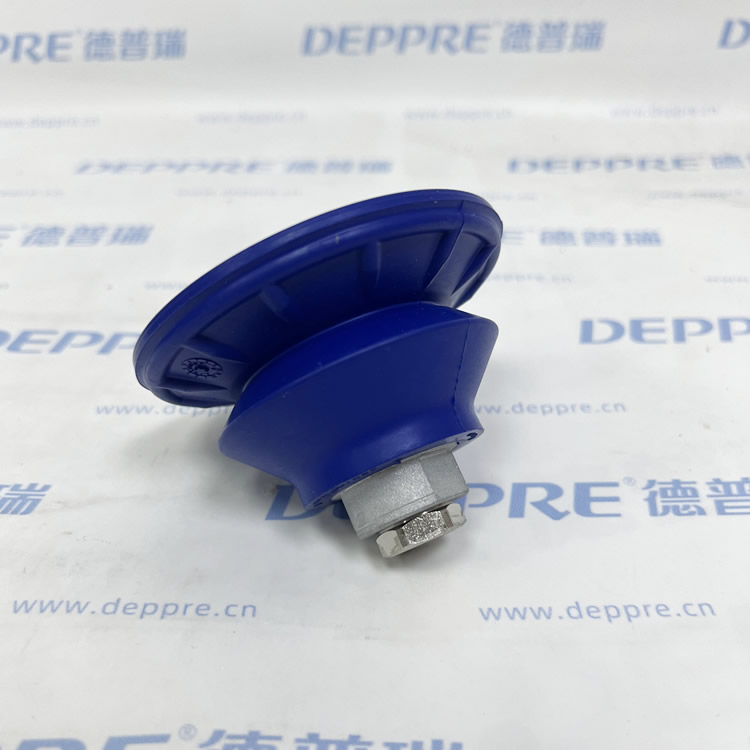

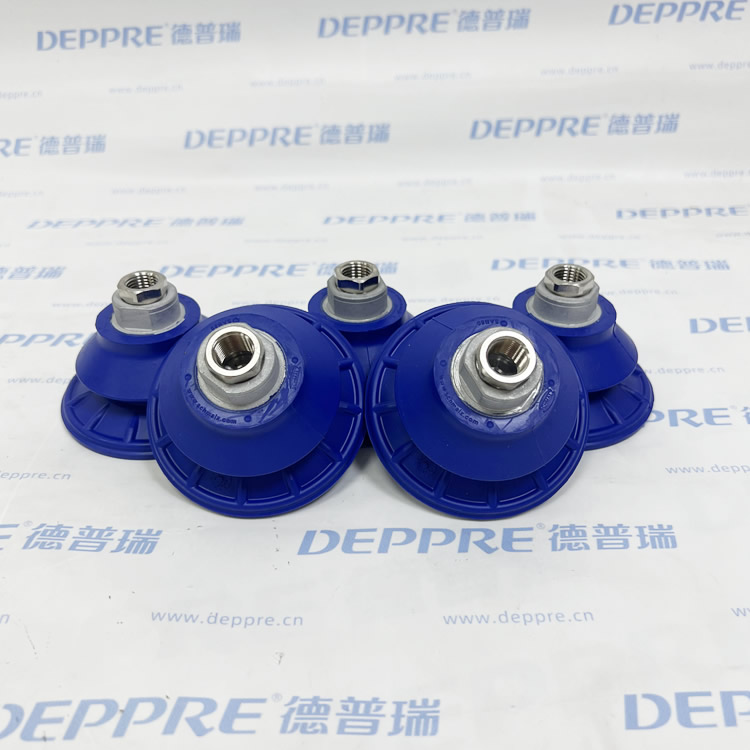

SAB 80 NBR-60是施邁茨經典的1.5折波紋吸盤,專為高速動態搬運金屬板材設計,尤其適用于汽車制造、沖壓生產線等高節拍場景。其核心功能包括:
高適應性:波紋管結構貼合彎曲工件表面,實現密封吸附(行程Z=22.1mm)。
抗油污能力:丁腈橡膠(NBR)材質(硬度60 Shore A)耐受油性表面,側向力達140N(油性環境下)。

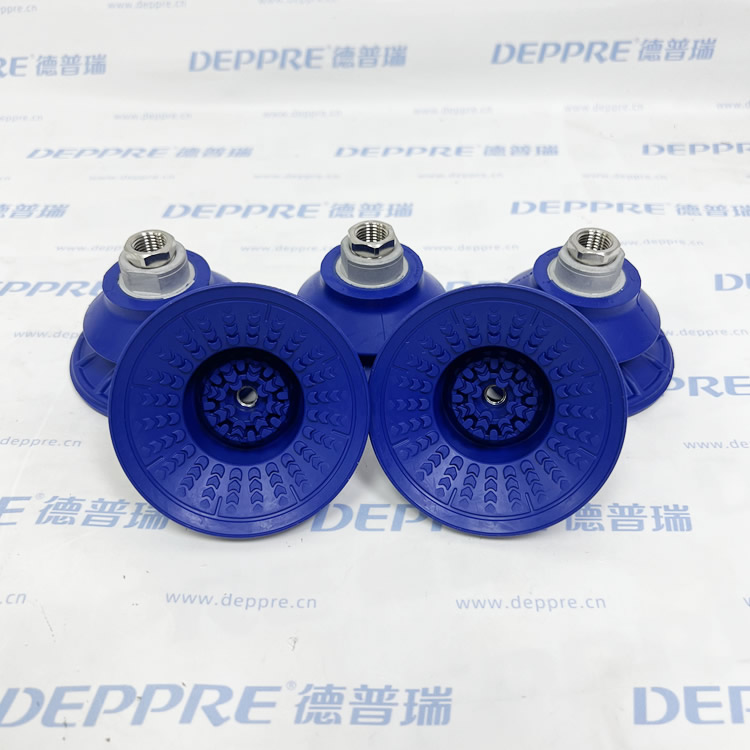

防滑設計:吸盤底部溝槽防止涂油板材移位,確保沖壓定位精度。
1. 材料科學應用
丁腈橡膠(NBR):耐油性、耐磨性優異,適應-25℃至+80℃工況。
鍍鎳接頭:抗腐蝕,延長使用壽命(連接方式:G1/4-IG或G1/4-AG)。
2. 力學強化設計
結構特性 技術價值
1.5折波紋管 吸收沖擊振動,降低工件變形風險
內部結構化支撐骨架 抗深沖壓變形,側向力提升至205N
高剛度上折邊 水平加速度下穩定性提升>30%
